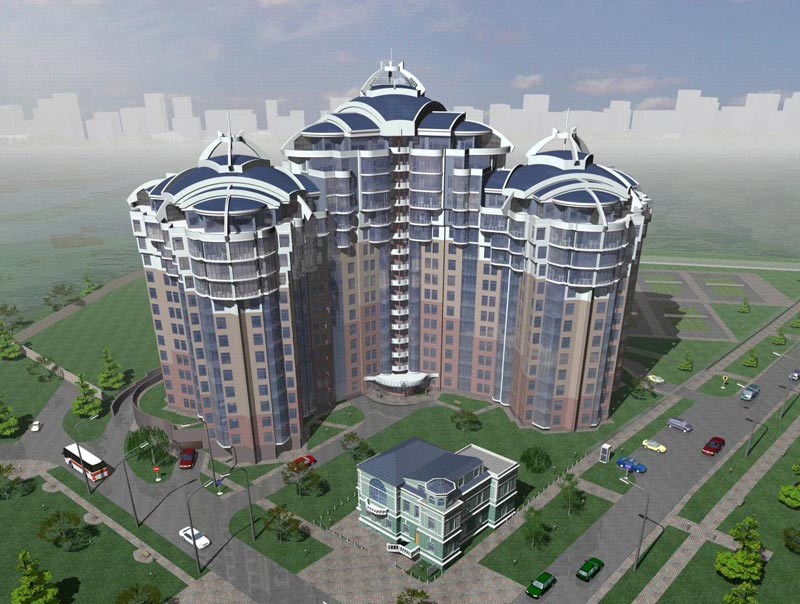

Жилой комплекс со встроенно-пристроенным подземным гаражом (13-16 этажей)


Местоположение:  Лидерсовский бульвар, г.Одесса, Украина
Конструирование:  ООО "МАСТЕР ГРУПП", г.Одесса
Архитектор:  Базан, г.Одесса, Украина
Расчет:  МОНОМАХ 3.0 , ЛИРА 9.2



Несущие наружные стены 16-ти этажного здания выполнены из кирпича с усилением железобетонными вставками и поясами в уровне перекрытий.

Расчет выполнялся на программном комплексе МОНОМАХ в программах КОМПОНОВКА + КИРПИЧ. Учитывались совместные пространственные работы кирпичных стен и железобетонных вставок, поясов, ригелей, перекрытий фундаментных плит, ядра жесткости. В результате расчета для заданных уровней кирпичных стен определено расчетное армирование (количество рядов кладки через которое устанавливаются арматурные сетки) (Рис 5).

Покрытия выполнены из железобетонных оболочек двуякой кривизны (Рис 1,3,4). Расчет был выполнен в программе ЛИРА с импортом расчетной схемы, созданной в ПК МОНОМАХ.




  • Порядок системы уравнений 427612
  • Ширина ленты 4129637
  • Количество элементов 108963
  • Количество узлов 80160
  • Количество загружений 4
  • Количество активных масс 39495
  • Время расчета - 134.12 мин

    Рис.1 3D вид монолитной конструкции крыши.

    Рис.2 Изополя деформаций и армирования монолитной плиты перекрытия на отметке 43,2 м.

    Рис.3 Расчетная схема МКЭ конструкции крыши.

    Рис.4 Изополя моментов в элементах крыши при постоянных нагрузках.

    Рис.5 3D схема здания и фундаментов в подсистеме "Компоновка". Расчетное армирование в стенах и простенках.
