  Главная Пресс-центр Избранные объекты Здания

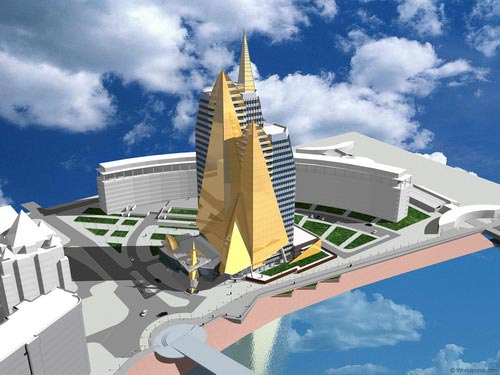

Гостиничный комплекс (30 этажей)


Местоположение:  г. Астана, Республика Казахстан
Конструирование:  «АстанаПроект», Республика Казахстан
Расчет:  ЛИРА 9.2 - «АстанаПроект»



Конструкции здания:

  • высота здания над уровнем земли + 105.6м выше отм.0.0 (32 этажа);
  • монолитный железобетонный каркас: колоны 60х60см, пилоны толщиной 40см ;
  • монолитная сплошная фундаментная плита под все здание толщиной 1.5м на сваях;
  • монолитные железобетонные безбалочные перекрытия толшиной 22см;


    Вариант №1 расчета выполнен на статические и динамические ветровые (пульсационные) воздействия для каркаса здания на неравномерно-деформируемой фундаментной плите на сваях:

  • Порядок системы уравнений 750244
  • Ширина ленты 631125
  • Количество элементов 134350
  • Количество узлов 125230
  • Количество загружений 7
  • Количество активных масс 372282
  • Время расчета - 128.47 мин


    Вариант №2 расчета выполнен на статические и ветровые воздействия для системы «Основание-фундаментная плита-каркас»:

  • Порядок системы уравнений 1234420
  • Ширина ленты 890960
  • Количество элементов 220699
  • Количество узлов 211370
  • Количество загружений 5
  • Количество активных масс 372282
  • Время расчета - 402.42 мин (на Intel Pentium Duo 3.2GНz)



    Рис.1 Расчетные схемы МКЭ сооружения по варианту №1 и варианту №2.

    Рис.2 Максимальные деформации каркаса при статическом и пульсационном ветровом воздействии по варианту №1 расчета.

    Рис.3 Максимальные деформации, усилия и моменты в фундаментной плите при постоянных нагрузках.

    Рис.4 Максимальные деформации каркаса при расчете системы «Основание - фундаментная плита - каркас» по варианту №2.
