  Главная Пресс-центр Избранные объекты Здания

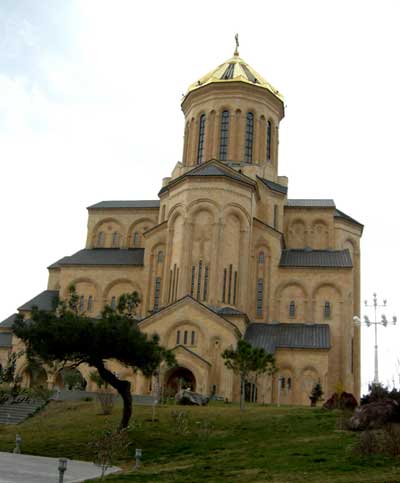

Кафедральный собор Святой Троицы


Местоположение:  г.Тбилиси, республика Грузия
Конструирование:  ООО "КАПИТЕЛИ"
Архитектор:  Арчил Миндиашвили
Расчет:  ЛИРА-WINDOWS(версии 5.3, 8.0, 8.2 и 9.0)



Конструкции:

  • Высота кафедрального собора Святой Троицы 101м, его объем вместе с вестибюльными галереями 137 тыс.кубических метров. В интерьере расположено 10 церквей.
  • фундаментная плита по храмом - сплошная железобетонная толщиной 100см на отм.-12.5м каркас и купола - монолитный железобетон;

    Расчет произведен на статические и сейсмические воздействия

  • Порядок системы уравнений 81156
  • Ширина ленты 74297
  • Количество елементов 21002
  • Количество узлов 14548
  • Количество загружений 7
  • Количество активных масс 39495
  • Время расчета -5.43 мин

    Утверждение проекта 1994г. происходило в составе авторского коллектива: А. Миндиашвили, Э. Кизирия, З. Окрошидзе, Л. Куртанидзе, В. Деметрашвили. Предварительные расчеты выполнялись на основе программного комплекса «ЛИРА-ПК_2», Позднее, к расчету и обработке данных подключились главные специалисты: А. Лебанидзе, К. Одишвили, Д. Гигинейшвили. Расчеты выполнялись на основе программного комплекса ЛИРА-WINDOWS (версии 5.3, 8.0, 8.2 и 9.0).


    Рис.1 План здания.

    Рис.2 Разрез здания.

    Рис.3 Расчетная схема МКЭ собора и 3D вид.

    Рис.4 Изополя перемещений и главных растягивающих напряжений N1 при сейсмическом воздействии.
