  Главная Пресс-центр Верификационные примеры Раздел 6

Тест 1 Динамическая задача при импульсном воздействии


Текстовые файлы исходных данных:
скачать

Аналитическое решение: W. T. Thomson, Vibration Theory and Applications, 2nd Printing, Prentice-Hall, Inc., Englewood Cliffs, NJ, 1965, pg. 99, article 4.1.

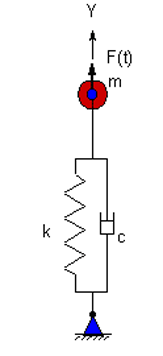

Геометрия:

Характеристика материала: k = 200lb/in; m = 0.5 lb-sec2/in.

Граничные условия: u1 = v1 = u3 = v3 = 0.

Нагрузки:


РЕЗУЛЬТАТЫ РАСЧЕТА:

Время

Искомая величина

Аналитическое решение

Результаты расчета (ЛИРА)

Погрешность,%

Т=0,08с

Ymax, in (коэф. затухания ξ=0)

0,99957

0,999975

0,04

Т=0,1с

Y, in (коэф. затухания ξ=0)

0,9093

0,9194

1,11

Y, in (коэф. затухания ξ=0,7)

0,3418

0,3469

1,49
