Галерея узлов металлических конструкций

    На данный момент разработаны прототипы узлов, описывающие такие классы соединений, как базы колонн, шарнирные и жесткие примыкания балок к колоннам, стыки балок, сопряжения балок, стыки колонн, связи, фланцевые соединения балок и фланцевые соединения ригелей с колоннами. Прототип узла представляет собой расчетную модель, состоящую из некоторого количества параметров, которые в процессе расчета подбираются или проверяются на соответствие действующим строительным нормам и правилам СНиП II-23-81*.

    Каждый расчет имеет трассировку, что позволяет просмотреть в символьном и числовом виде используемые во время расчета формулы и алгоритмические условия. (Пример трассировки)

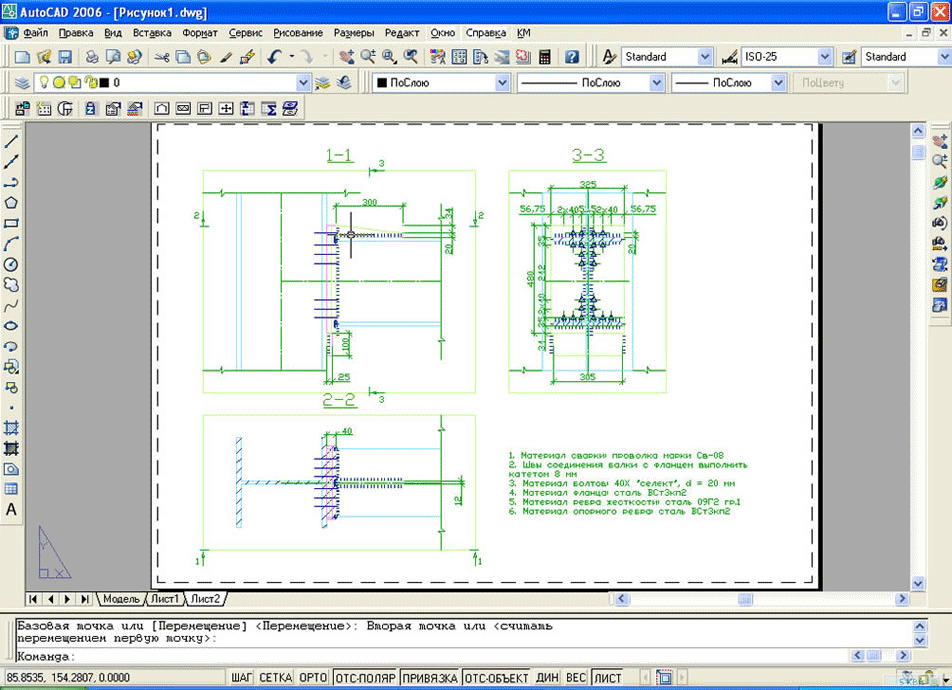

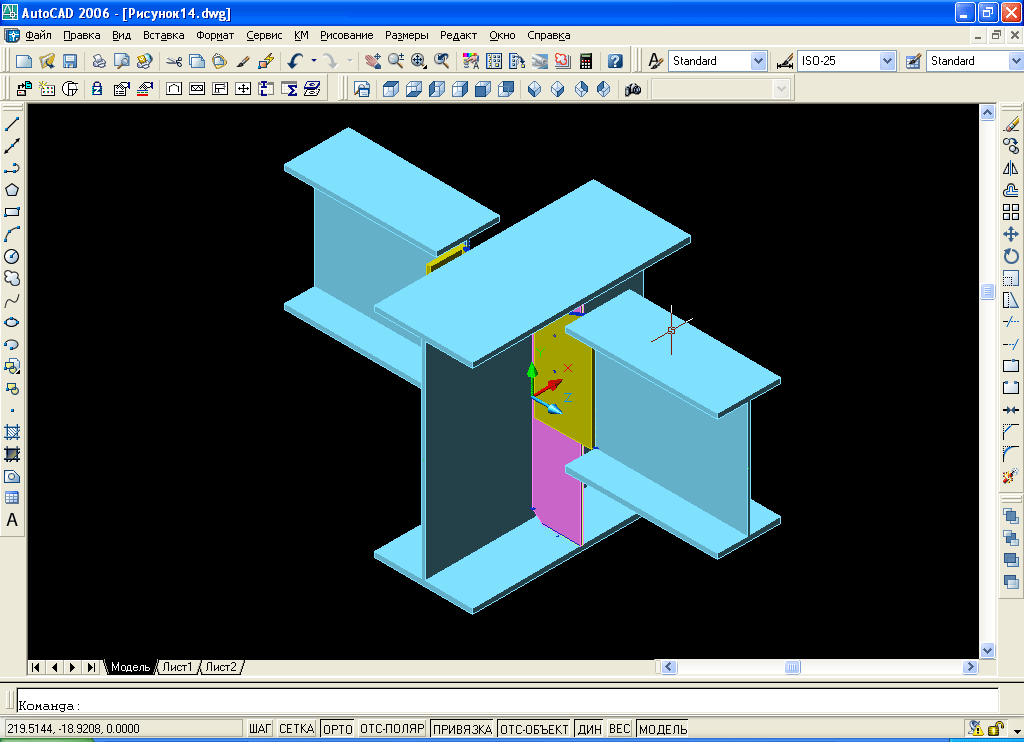

    Расчет узлов производится в среде программы ЛИР-СТК и также в среде программ ЭСПРИ. Прототип узла, с подобранными или проверенными параметрами, может быть импортирован в программу ЛИРА-КМ, где будет создана трехмерная модель данного соединения, а также все необходимые чертежи. (Пример проектирования узла)

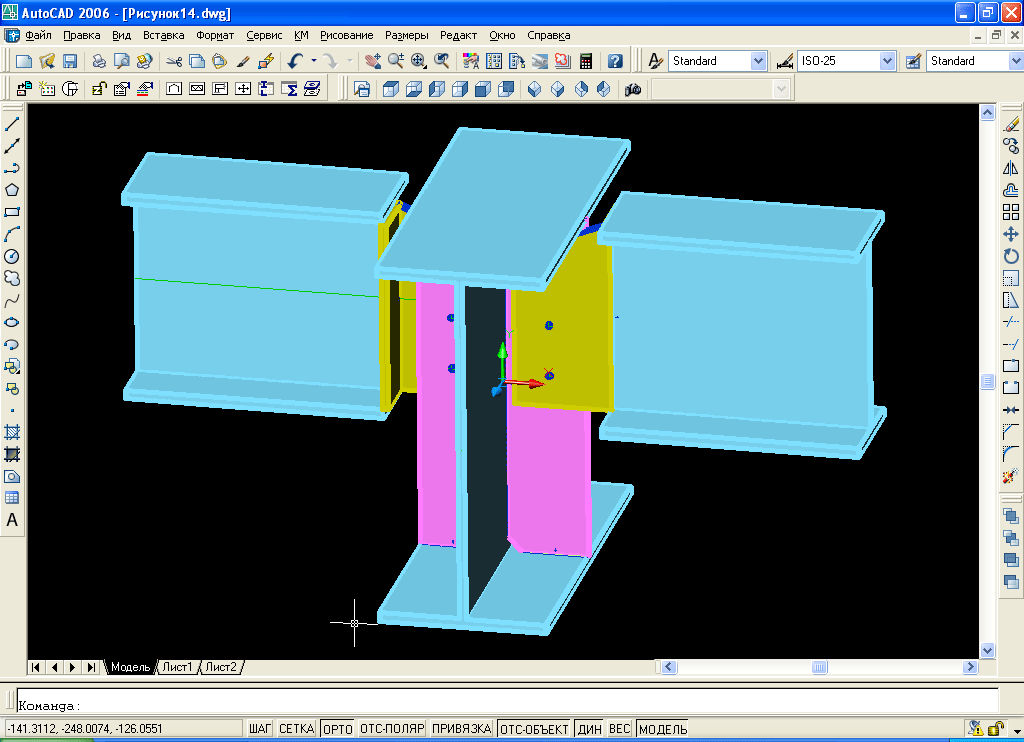

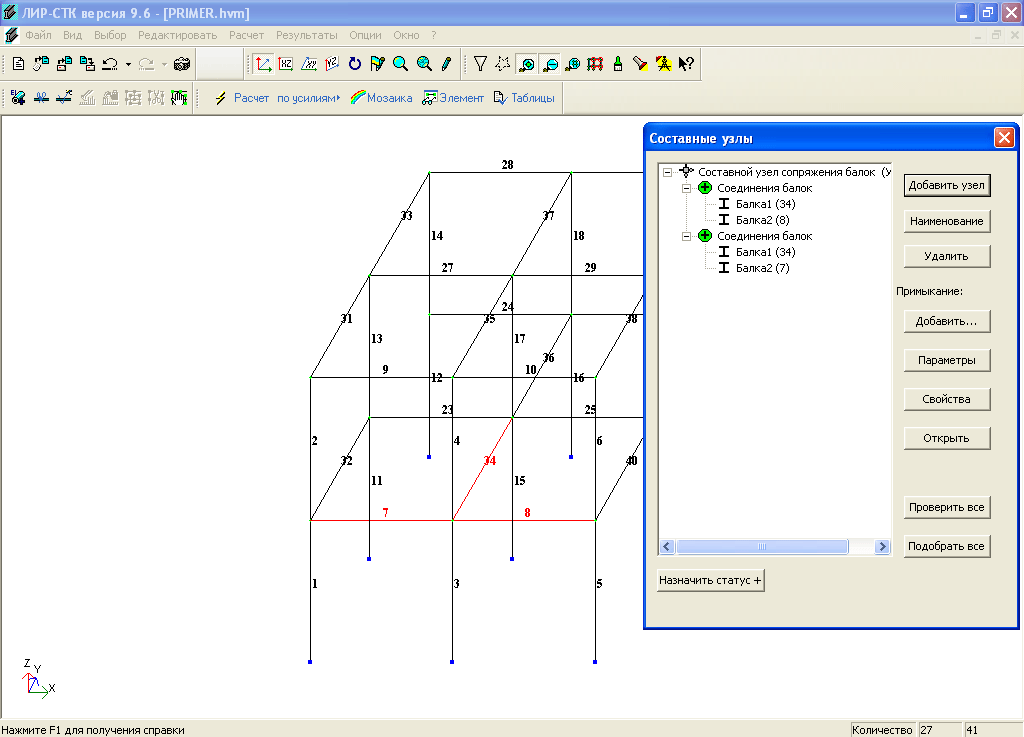

    В последних версиях ЛИР-СТК имеется возможность конструировать сложные составные узлы из любого количества простых соединений. (Пример конструирования составного узла)

Общая классификация узлов ЛИР-СТК:

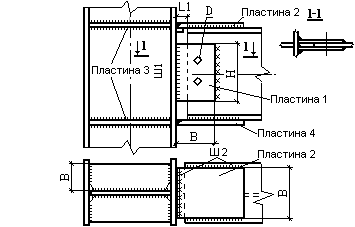

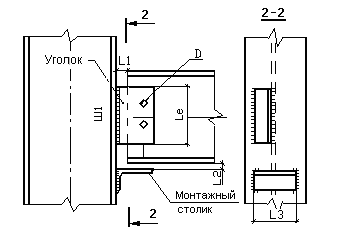

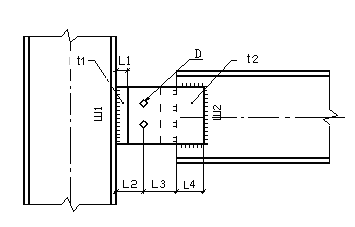

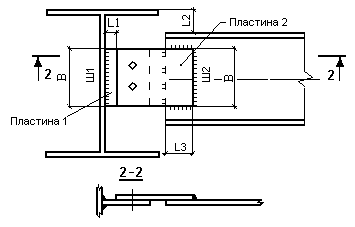

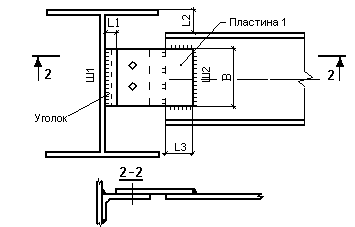

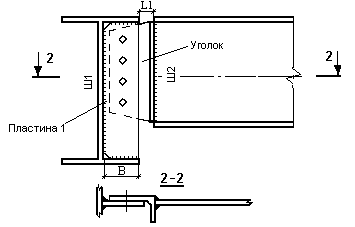

Шарнирные примыкания балки к колонне:

Жесткие примыкания балок к колонне:

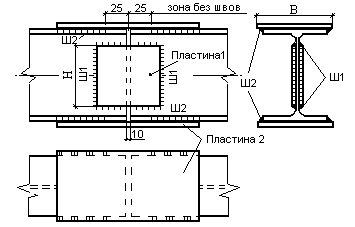

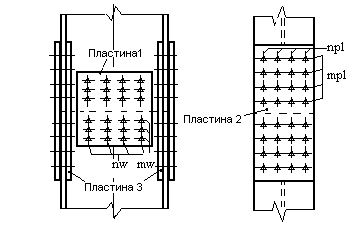

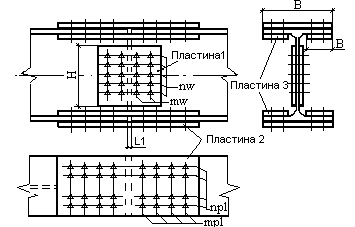

Стыки балок, стыки колонн:

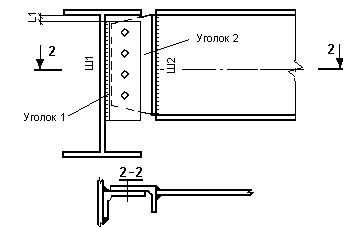

Сопряжение балок:

Базы колонн:

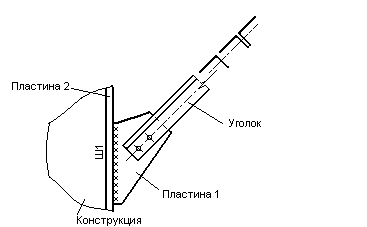

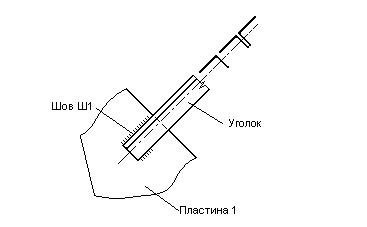

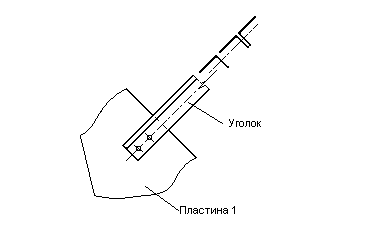

Связи:

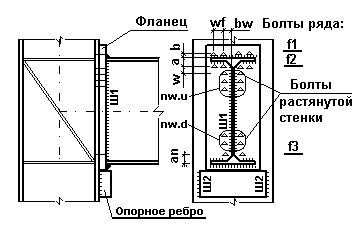

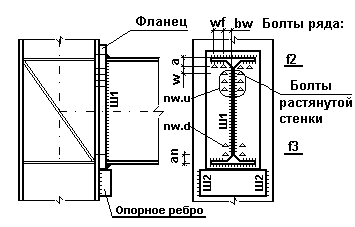

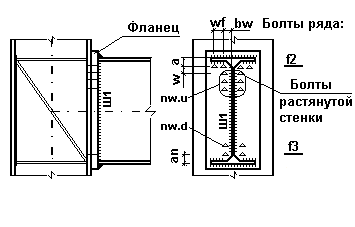

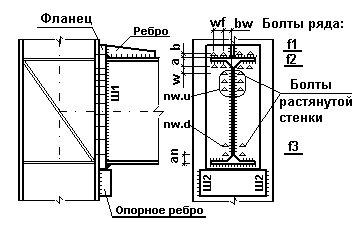

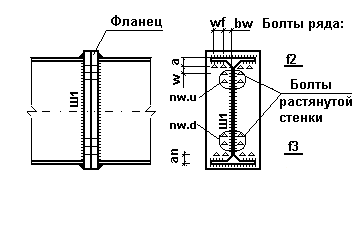

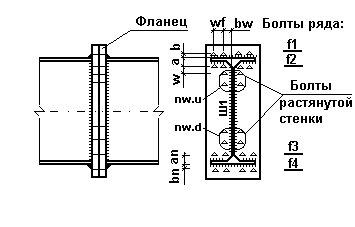

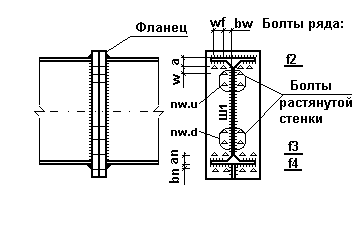

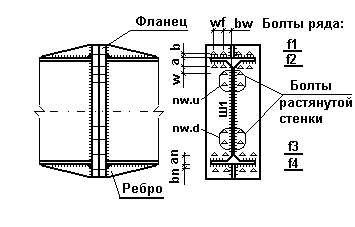

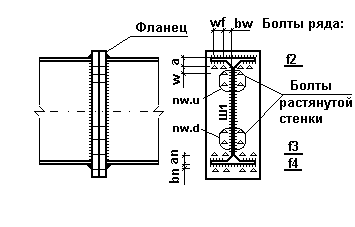

Фланцевые узлы:

Примыкание балки к балке

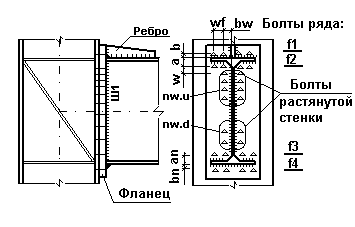

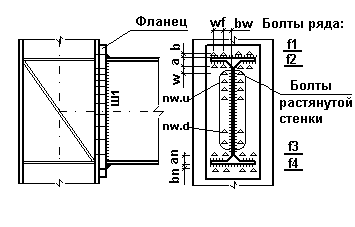

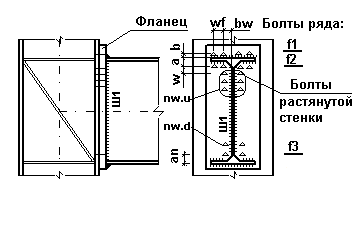

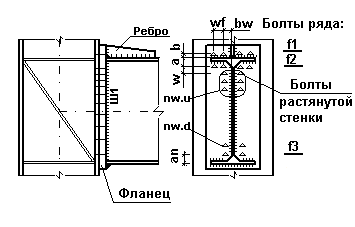

Примыкание балки к колонне

Составные узлы:
